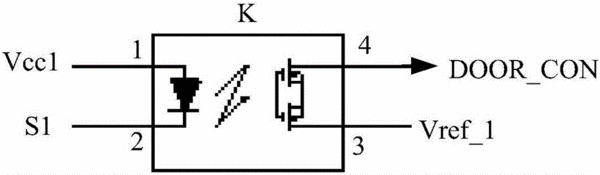

摘要：本實用新型實施例公開了一種控制電路，包括：繼電器；所述繼電器的第一端連接第一供電電源，所述繼電器的第二端連接第一控制信號，所述繼電器的第三端連接第一參考電源，所述繼電器的第四端連接第一設備的控制端；所述第一控制信號用于控制所述繼電器導通或關斷；當所述繼電器導通時，所述繼電器的第四端的輸出電壓等于所述第一參考電源的電壓。本實用新型實施例提供的控制電路，可根據繼電器的實際驅動需要，設定輸出的驅動信號，正常驅動不同類型的繼電器動作，減小整體控制電路的體積，節約成本。
- 專利類型實用新型
- 申請人東軟集團股份有限公司;東軟睿馳汽車技術（上海）有限公司;
- 發明人孟盈盈;
- 地址110179 遼寧省沈陽市渾南新區新秀街2號
- 申請號CN201620908459.6
- 申請時間2016年08月19日
- 申請公布號CN205943940U
- 申請公布時間2017年02月08日
- 分類號H01H47/00(2006.01)I;
