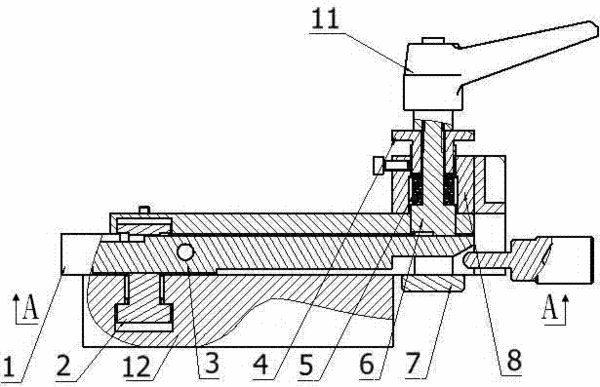

摘要：本實用新型涉及一種校直機工位調整夾緊定位機構，屬于精密機械技術領域。底板和壓鍵通過銷軸連接，壓頭與底板穿接，壓鍵與壓頭和導向軸穿接，預緊螺母與彈簧壓接，壓座通過螺釘與固定板和底板固定連接，導向軸下部與底板穿接，導向軸上部穿過預緊螺母與緊固手柄螺紋連接，預緊螺母與壓座螺紋連接，滾針軸承通過定位軸釘與底板固定連接，壓頭位于T型槽板內，與T型槽板中的T型槽滑動連接，測位塊通過螺釘與底板固定連接。本實用新型的優點在于：結構新穎、緊湊、移動穩定，夾持可靠，操作方便靈活，能夠根據要求和配件適用于自動工位調整和手動工位調整，并能保證移動的穩定性和夾持的可靠性。
- 專利類型實用新型
- 申請人長春機械科學研究院有限公司;
- 發明人蔣東霖;范曉望;張泳;袁德志;趙占遠;魏仁杰;許太;
- 地址130012 吉林省長春市硅谷大街1118號
- 申請號CN201220291949.8
- 申請時間2012年06月20日
- 申請公布號CN202701044U
- 申請公布時間2013年01月30日
- 分類號B21D3/00(2006.01)I;B21D43/00(2006.01)I;
