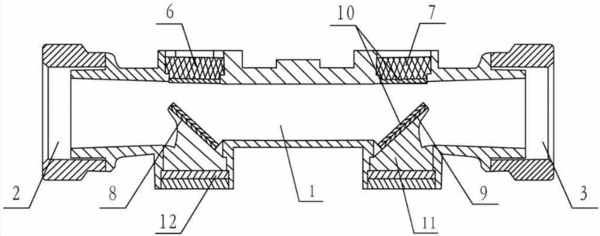

摘要：本實用新型提供一種反射式超聲波熱量表流量管，包括管體、進水端和出水端、溫度傳感器A、溫度傳感器B、超聲波換能器A、超聲波換能器B、反射板A、反射板B、支撐架、固定板，其特征在于所述反射板A設置在超聲波換能器A的下方，所述反射板B設置在超聲波換能器B的下方，超聲波換能器A、超聲波換能器B、反射板A、反射板B的外表面上均設置有疏水性涂料層，所述的支撐架、固定板為全金屬材質。疏水性涂料層的設置避免了水垢的積累，延長了產品的使用壽命；反射板支撐架、固定板采用全金屬材質，有效的避免了熱膨脹系數不同而導致超聲波聲程、信號反射角度變化的問題，進一步保證了測量的精度。
- 專利類型實用新型
- 申請人天津市金鳳來儀科技有限公司;
- 發明人蔡敏;唐廣勇;
- 地址300384 天津市南開區華苑產業區鑫茂科技園綜合樓五層515室
- 申請號CN201220317474.5
- 申請時間2012年07月03日
- 申請公布號CN202693159U
- 申請公布時間2013年01月23日
- 分類號G01K17/00(2006.01)I;
