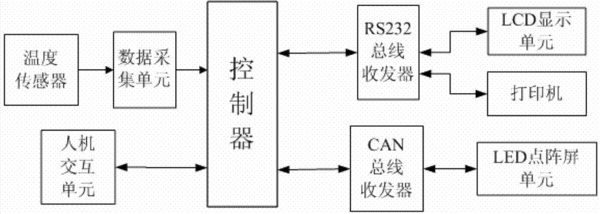

摘要：本實用新型公開了一種基于微控制器的雙屏熱分析儀系統，包括溫度傳感器、數據采集單元、人機交互單元、控制器、LCD顯示單元、打印機、RS232總線收發器單元、LED點陣屏單元和CAN總線收發器單元；溫度傳感器通過數據采集單元與控制器的數據采集端口相連；人機交互單元的數據端口與控制器的IO端口相連；LCD顯示單元和打印機都通過RS總線收發器單元與控制器的UART端口相連；LED點陣屏單元通過CAN總線收發器單元與控制器的MSCAN端口相連。本實用新型增加了LED顯示屏，使得熱分析儀顯示部分可移動性更高，顯示字體更加醒目，采用CAN總線使得傳送效率更好，顯示更加穩定。
- 專利類型實用新型
- 申請人南京華欣分析儀器制造有限公司;
- 發明人戴挺;周怡君;楊立新;徐隨山;
- 地址211300 江蘇省南京市高淳縣淳溪鎮汶溪路289號
- 申請號CN201220568200.3
- 申請時間2012年10月31日
- 申請公布號CN202869700U
- 申請公布時間2013年04月10日
- 分類號G01K17/00(2006.01)I;
