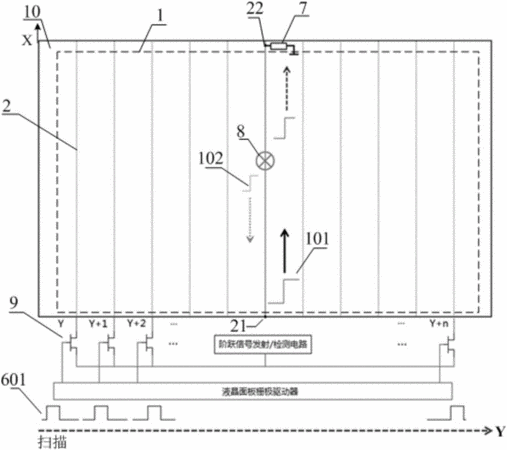

摘要：本發明公開了一種TDR掃描式觸摸屏,包括觸摸區以及設于所述觸摸區的若干條平行且相互獨立的導線，所述導線上方設置絕緣層；所述TDR掃描式觸摸屏還包括信號發射器、反射信號檢測器和若干開關管；每一所述導線的輸入端分別對應連接一個開關管的輸出端，每一所述開關管的控制端對應連接液晶屏的柵極驅動器，每一所述開關管的公共端連接所述信號發射器和所述反射信號檢測器。本發明公開的TDR掃描式觸摸屏能夠共用液晶屏的行掃描電路，以作為觸摸屏的掃描電路，從而有效節約成本。
- 專利類型發明專利
- 申請人廣州視源電子科技股份有限公司;
- 發明人劉貴翔;
- 地址510530 廣東省廣州市黃埔區云埔四路6號
- 申請號CN201610832012.X
- 申請時間2016年09月19日
- 申請公布號CN106383622A
- 申請公布時間2017年02月08日
- 分類號G06F3/044(2006.01)I;G09G3/36(2006.01)I;
