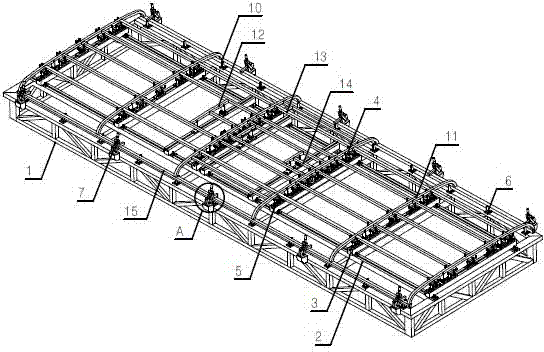

摘要：本實用新型公開了一種可以同時適應多種不同尺寸系列車型的客車頂骨架的焊接胎具，包括：胎具座，胎具座上設置有若干個與頂骨架中需要支撐的橫梁和橫向隔梁相對應的、左右位置可調的橫向導軌，橫向導軌上設置有至少一對前后位置和高度均可調的橫梁架，與橫梁相對應的橫向導軌上還設置有與頂骨架中需要支撐的縱梁和縱向隔梁相對應的、前后位置和高度均可調、可避讓橫梁的縱梁架，所述的胎具座在前、后側分別設置有至少一對與相應一側的頂邊梁相配合的、前后位置可調的頂邊梁架以及至少一對鎖定相應一側的頂邊梁的頂邊梁夾具。對于系列車型而言，該焊接胎具實現了通用化，從而不用為每款拓展車型都配備一套專用的焊接胎具，大大節省了生產制造成本。
- 專利類型實用新型
- 申請人江蘇友誼汽車有限公司;
- 發明人范張發;
- 地址215600 江蘇省蘇州市張家港市樂余鎮樂紅路22號江蘇友誼汽車有限公司
- 申請號CN201220274721.8
- 申請時間2012年06月12日
- 申請公布號CN202639716U
- 申請公布時間2013年01月02日
- 分類號B23K37/04(2006.01)I;
