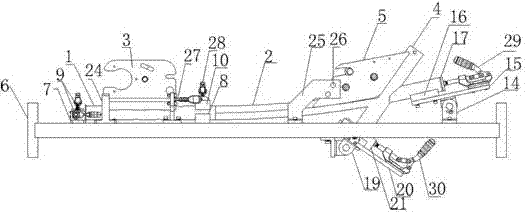

摘要:本發明公開了一種卡丁車支架焊接工裝,包括前橫梁定位裝置與后橫梁定位裝置,所述前橫梁定位裝置包括前定位裝置和后定位裝置,分別定位前橫梁的前端和后端,后橫梁定位裝置包括橫梁夾緊定位裝置和斜梁夾緊定位裝置,分別定位后橫梁和斜梁。通過本發明所述卡丁車支架焊接工裝,能準確定位前橫梁和后橫梁,并使后橫梁的前端對準前橫梁的后端,避免加工過程中出現位移,方便焊接,提高工作效率。
- 專利類型發明專利
- 申請人山東諾博泰智能科技有限公司;
- 發明人康松濤;張志明;田原;王浩;
- 地址273500 山東省濟寧市鄒城市西外環路1888號
- 申請號CN201410793173.3
- 申請時間2014年12月20日
- 申請公布號CN104493411A
- 申請公布時間2015年04月08日
- 分類號B23K37/04(2006.01)I;
