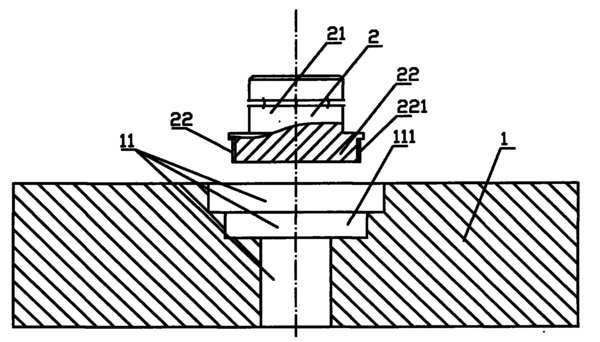

摘要：本實用新型公開了一種電容式測試傳聲器振膜安裝夾具，其包括凹模(1)和工藝棒(2)；凹模(1)中設有三級階梯型孔(11)，三級階梯型孔(11)的第二級為外環安裝室(111)，外環安裝室(111)的孔徑及深度與要安裝的外環的外徑及高度相適應；工藝棒(2)包括本體(21)和內環安裝頭(22)，內環安裝頭(22)的外徑及高度與要安裝的內環的內徑及高度相適應，內環安裝頭(22)上還設有外螺紋(221)。通過其來安裝傳聲器振膜的膜片、內環和外環，不會損傷膜片，膜片周圍松緊程度一致性好，內外環間隙均勻，焊接時能準確定位。
- 專利類型實用新型
- 申請人衡陽衡儀電氣有限公司;
- 發明人謝玉吾;谷強;謝運來;
- 地址421007 湖南省衡陽市雁峰區黃白路128號
- 申請號CN201020623071.4
- 申請時間2010年11月20日
- 申請公布號CN201950404U
- 申請公布時間2011年08月31日
- 分類號B23K37/04(2006.01)I;B23K26/42(2006.01)I;
