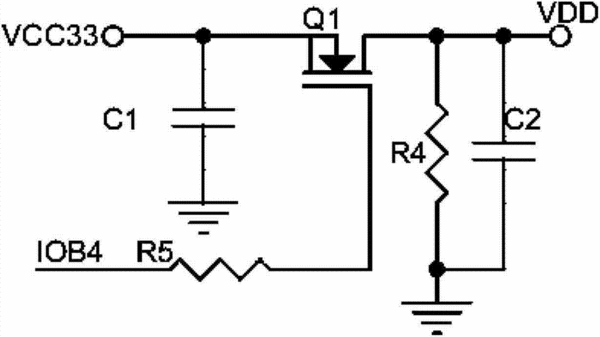

摘要：本實用新型公開了一種學習機電路中的開關供電模塊，包括有MOS管Q1，MOS管Q1的柵極接入學習機的主控芯片，源極接入供電電壓VDD，漏極上有導線引出輸出電壓VCC33，MOS管Q1的漏極上還有導線通過電容C1接地。本實用新型能有效提高供電模塊供電至學習機其他電路模塊的穩定性，進而提高了學習機工作的穩定性。
- 專利類型實用新型
- 申請人安徽狀元郎電子科技有限公司;
- 發明人蔣智謀;
- 地址231200 安徽省合肥市肥西縣桃花工業園翡翠路379號
- 申請號CN201220217622.6
- 申請時間2012年05月07日
- 申請公布號CN202632549U
- 申請公布時間2012年12月26日
- 分類號G09B5/00(2006.01)I;
