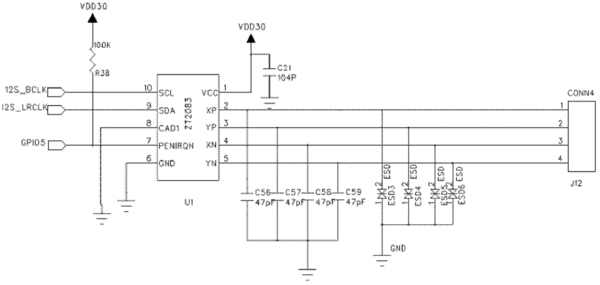

摘要：本實用新型公開了一種學習機觸摸屏裝置，包括型號為AK3610的CPU芯片，以及接入CPU芯片U3的觸摸控制芯片U1，觸摸屏座CONN4，觸摸控制芯片U1型號為ZT2083，還包括二極管、電阻構成的串聯電路，串聯電路的二極管端接入+5V電源，串聯電路的電阻端分成兩路，一路通過電容接地，另一路接入CPU芯片的VBAT引腳。本實用新型結構簡單，易于實現，能夠有效地解決電壓弱導致觸摸屏響應慢的問題，提高了學習機觸摸屏響應速率。
- 專利類型實用新型
- 申請人安徽狀元郎電子科技有限公司;
- 發明人蔣智謀;胡寶華;寧爭榮;周建華;
- 地址231200 安徽省合肥市肥西縣桃花工業園翡翠路379號
- 申請號CN201120307098.7
- 申請時間2011年08月23日
- 申請公布號CN202268091U
- 申請公布時間2012年06月06日
- 分類號G09B5/02(2006.01)I;G06F3/041(2006.01)I;
