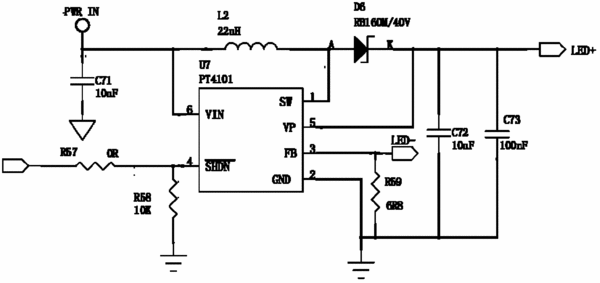

摘要：本實用新型公開了一種學習機LED背光驅動電路，包括恒流控制芯片U7，恒流控制芯片U7的SW引腳、VP、FB引腳接入LED屏，VIN引腳接外部電源PWR_IN，SHDN引腳上接入學習機的主控芯片。本實用新型結構簡單，易于實現，使學習機可以采用大尺寸的LED屏，提高了學習機的性能。
- 專利類型實用新型
- 申請人安徽狀元郎電子科技有限公司;
- 發明人蔣智謀;胡寶華;寧爭榮;周建華;
- 地址231200 安徽省合肥市肥西縣桃花工業園翡翠路379號
- 申請號CN201120309297.1
- 申請時間2011年08月24日
- 申請公布號CN202268149U
- 申請公布時間2012年06月06日
- 分類號G09G3/32(2006.01)I;G09B5/02(2006.01)I;
