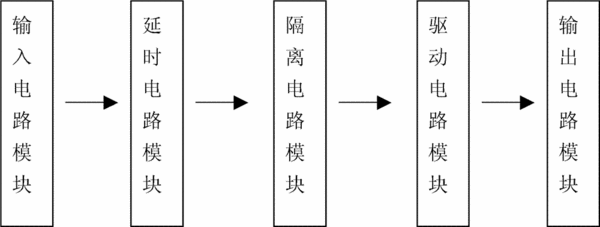

摘要：本實用新型公開了一種起動保護繼電器包括依次電連接的恒流輸入電路模塊、延時電路模塊、隔離電路模塊、驅動電路模塊和輸出電路模塊，該延時電路模塊包括一個RC電路、一個二極管以及一個非門，該隔離電路模塊包括一個振蕩電路和一個與其耦合的變壓器，該驅動電路模塊包括一個場效應管、一個過熱保護器和第一RCD電路，該場效應管為絕緣柵場效應管(MOSFET)，該輸出電路模塊包括第二RCD電路，該第二RCD電路的輸出端與起動器電連接。本實用新型通過限制單次起動時間的方式使起動機得到有效的保護。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人吳子喬;楊仕明;孔令鑫;陳健良;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201220129774.0
- 申請時間2012年03月30日
- 申請公布號CN202545088U
- 申請公布時間2012年11月21日
- 分類號F02N11/08(2006.01)I;
