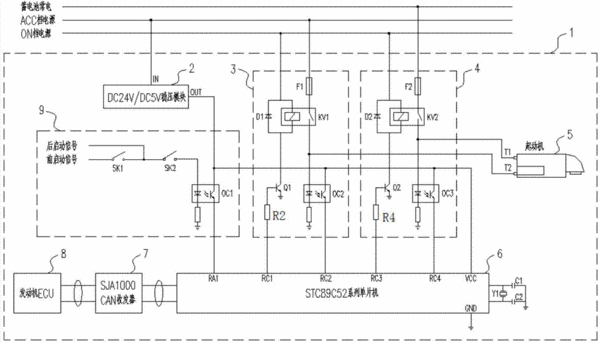

摘要：本實用新型公開了一種客車電控發動機啟動保護電路，保護電路包括穩壓模塊、啟動控制電路、起動機電源控制電路及發動機，穩壓模塊將客車DC24V電壓轉變為DC5V，穩壓模塊的輸出端通過啟動信號輸入電路與單片機相連；啟動控制電路的輸入端與客車的電源相連，輸出端分別與單片機及起動機的T2端相連，用于控制起動機的啟動；起動機電源控制電路輸入端與客車的電源相連，輸出端分別與單片機及起動機的T1端相連；發動機包括發動機ECU，發動機ECU通過CAN總線與CAN總線控制器相連，CAN總線控制器通過物理導線與單片機連接。啟動電路自身安全性高，電磁開關和起動機的使用壽命長，維護成本低。
- 專利類型實用新型
- 申請人中通客車控股股份有限公司;
- 發明人趙佳;
- 地址252000 山東省聊城市東昌府區建設路10號
- 申請號CN201320763864.X
- 申請時間2013年11月25日
- 申請公布號CN203570489U
- 申請公布時間2014年04月30日
- 分類號F02N11/08(2006.01)I;
