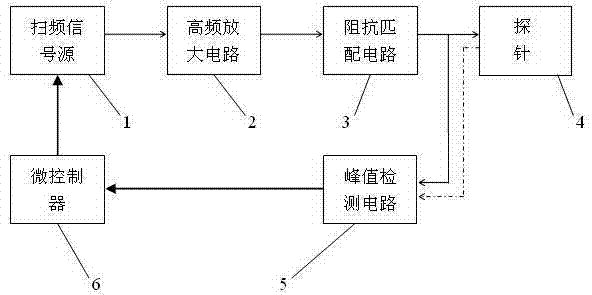

摘要：本實用新型涉及一種介電法土壤水分測量儀器，具體為一種通過檢測最小駐波測量土壤含水量的儀器。包括：掃頻信號源，用來產生20-200MHz連續頻率正弦高頻信號；高頻放大電路，用來放大掃頻信號源輸出的高頻信號；阻抗匹配電路，實現與探針的阻抗匹配；峰值檢測電路，連接阻抗匹配電路和探針，用來檢測入射波與探針反射波干涉合成駐波信號的大??；微控制器，接收峰值檢測電路的檢測信號，產生控制信號作用于掃頻信號源，使掃頻信號源產生不同頻率的高頻信號輸出；探針，與阻抗匹配電路連接，插入土壤，提供信號傳播路徑。通過檢測電磁波信號在探針上的傳播時間，根據高頻信號傳播時間與土壤含水量的相關性，實現土壤含水量的快速檢測。
- 專利類型實用新型
- 申請人浙江托普儀器有限公司;
- 發明人朱周洪;陳渝陽;陳華才;
- 地址310030 浙江省杭州市祥茂路36號1-2樓
- 申請號CN201220069285.0
- 申請時間2012年02月29日
- 申請公布號CN202471618U
- 申請公布時間2012年10月03日
- 分類號G01N23/00(2006.01)I;G01N23/20(2006.01)I;
