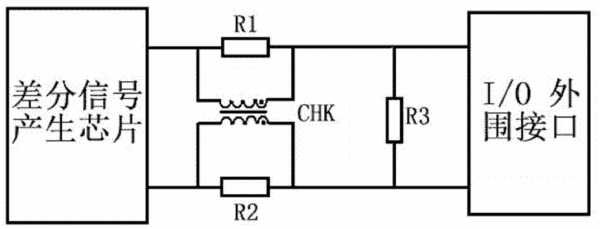

摘要：本實用新型公開了一種電磁兼容抗干擾電路，該電路的差分信號產生芯片、I/O外圍接口之間通過兩線路連接，在連接線路上分別設置有電阻R1、R2，兩線路之間連接有電阻R3，在電阻R1、R2之間連接有共模電感CHK；默認情況下只上件電阻直為0歐姆的R1、R2，共模電感CHK和電阻R3不上件，這樣不會影響差分信號本身的電氣特性，而且成本也不會增加，如出現電磁干擾超標問題就可以串聯上共模電感或并聯上電阻并調節它們的參數達到電磁干擾和差分信號電氣特性的最好平衡點。
- 專利類型實用新型
- 申請人江蘇中科夢蘭電子科技有限公司;
- 發明人吳少剛;李軍;張斌;徐鋒;崔太有;
- 地址215500 江蘇省蘇州市常熟市虞山鎮夢蘭村
- 申請號CN201120525562.X
- 申請時間2011年12月15日
- 申請公布號CN202424764U
- 申請公布時間2012年09月05日
- 分類號H04L25/02(2006.01)I;
