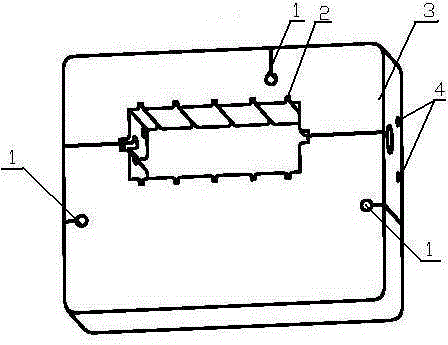

摘要：本實用新型直讀表傳感器定位裝置，含有一焊接定位臺和兩根定位銷，其特征是：焊接定位臺設有5個輔助電路板定位槽，焊接定位臺的一個側面上設有兩個定位孔；焊接定位臺還設有三個用于固定直讀表電路板的定位柱。分別將五個輔助電路板依次放入直讀表焊接定位臺上的5個定位槽內，用定位銷穿過焊接定位臺側面的定位孔，相當于將5個輔助電路板按照實際安裝要求固定好，5個輔助電路板上均設有定位孔，后將直讀表電路板定位在焊接定位臺上，直讀表電路板上的安裝孔應與焊接定位臺的定位柱一一對應。壓緊直讀表電路板便于焊接操作，這樣保證5個輔助電路板與直讀表電路板焊接后符合直讀表讀數的安裝要求。本實用新型解決了輔助電路板與直讀表電路板位置焊接不當造成的直讀數據錯誤的問題。
- 專利類型實用新型
- 申請人河南新天科技股份有限公司;
- 發明人費戰波;袁金龍;劉勝利;董意德;王海港;
- 地址450001 河南省鄭州市高新區國槐街19號
- 申請號CN201120471943.4
- 申請時間2011年11月24日
- 申請公布號CN202356814U
- 申請公布時間2012年08月01日
- 分類號B23K37/04(2006.01)I;
