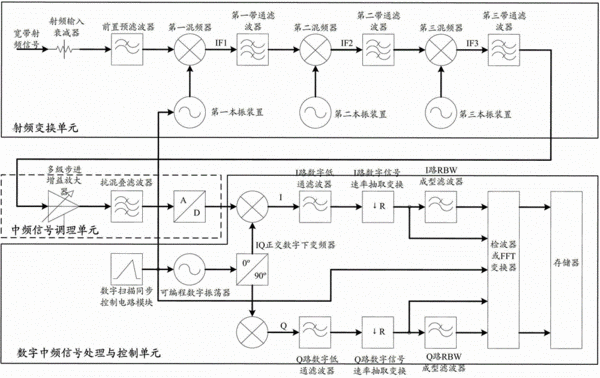

摘要:本發明涉及一種基于數字本振對射頻信號高速掃頻頻譜測量的系統,包括依次串接的射頻變換單元、中頻信號調理單元和數字中頻信號處理與控制單元,該數字中頻信號處理與控制單元中具有數字掃描同步控制電路模塊、可程控數字振蕩器,數字掃描同步控制電路模塊通過可程控數字振蕩器與IQ正交信號分路處理電路模塊連接,數字掃描同步控制電路模塊分別與第一本振裝置、檢波器或FFT變換器連接。本發明還涉及一種基于該系統實現對射頻信號高速掃頻頻譜測量中掃描同步控制的方法。采用該種基于數字本振對射頻信號高速掃頻頻譜測量的系統及方法,掃描時間大大縮短,提高了掃描過程的本振頻率精度,電路硬件簡化,成本降低,工作性能穩定可靠、適用范圍廣泛。
- 專利類型發明專利
- 申請人上海創遠儀器技術股份有限公司;
- 發明人陳爽;
- 地址200233 上海市徐匯區桂箐路69號28幢4樓
- 申請號CN201210580327.1
- 申請時間2012年12月27日
- 申請公布號CN103067104A
- 申請公布時間2013年04月24日
- 分類號H04B17/00(2006.01)I;
