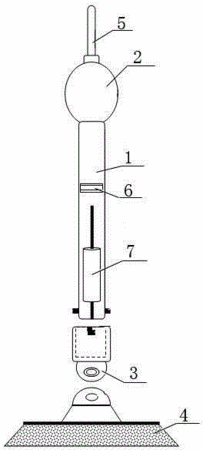

摘要:本實用新型涉及一種流速儀結構,適用于灌區河道或渠道的流速、水位測量和流量計量。技術方案是包含流速儀本體(1)、浮子(2)、可擺動底座(3)、底座基體(4),流速儀本體的上端設有浮子,下端設有可擺動底座,可擺動底座與底座基體之間通過鉸軸連接。所說的浮子與流速儀本體連接部位的直徑小于浮在水面部位的直徑,浮子的上端面為平滑平面或近似平滑平面。本實用新型具有如下優點:分為可移動部分和安裝在渠底的不可移動部分,不可移動部分確定流速儀的工作位置,可移動部分為整個設備的核心,可方便的拆卸,適應季節性供水使用;異型浮子保證漂浮物從流速儀上部順利滑過;流速儀本體內的可調配重,使得流速儀適應不同流速范圍。
- 專利類型實用新型
- 申請人唐山現代工控技術有限公司;
- 發明人張喜;曹屹立;于樹利;劉峰;
- 地址063020 河北省唐山市高新技術開發區火炬路122-1號
- 申請號CN201120418882.5
- 申請時間2011年10月28日
- 申請公布號CN202305554U
- 申請公布時間2012年07月04日
- 分類號G01P5/00(2006.01)I;G01F23/30(2006.01)I;G01F23/76(2006.01)I;
