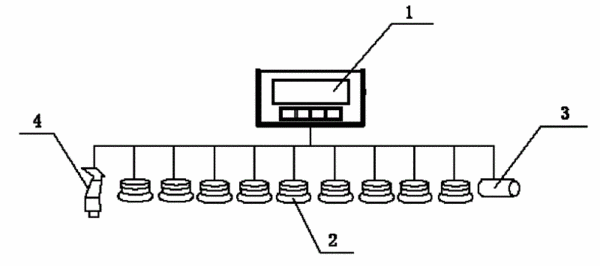

摘要：本實用新型涉及一種淤沙寬河道流量測量裝置，特別適用于含沙量較大、河面較寬的河道流量測量。技術方案是：多個淤沙厚度傳感器(2)分布在矩形輸水斷面(5)底部的多個點上，流速儀(3)也設置在矩形輸水斷面內部，水位計(4)設置在水面上部，多個淤沙厚度傳感器、流速儀、水位計均與淤沙寬河道流量計(1)連接。本實用新型具有如下優點：可實現河道水位和各點淤沙厚度的參數采集；通過各點淤沙厚度的測量可得出平均淤沙厚度；可實現有效水位計算，從而排除渠道淤沙對水位測量的影響；利用矩形輸水斷面可準確的計算出輸水截面積；根據測得的輸水流速，利用流速-面積法計算可得到河道的瞬時流量和計算累計流量；由混凝土、鋼或不銹鋼、玻璃鋼構成的矩形輸水斷面可用于建立測量斷面和底部安裝多點淤沙傳感器。
- 專利類型實用新型
- 申請人唐山現代工控技術有限公司;
- 發明人張喜;何茂洪;唐世恩;馬月坤;于樹利;劉健永;劉文;王偉;劉春雷;孫助彩;常華;魏剛;李阿濤;李震立;肇星耀;劉峰;
- 地址063020 河北省唐山市高新技術開發區火炬路122-1號
- 申請號CN200920313547.1
- 申請時間2009年10月29日
- 申請公布號CN201555609U
- 申請公布時間2010年08月18日
- 分類號G01F1/00(2006.01)I;
