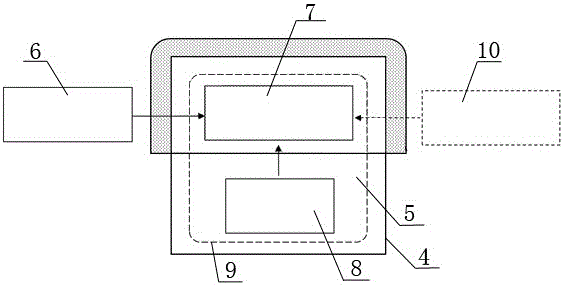

摘要：本實用新型涉及一種手動閘門量水系統配置結構，屬于水利行業農業灌溉流量監測技術領域。技術方案：手動閘門設置在渠道上，在手動閘門旁的渠道上設有支架（3），支架前端安裝有防盜護井（4），主機（5）匹配在防盜護井中，物聯閘位傳感器（6）匹配在手動閘門上；所述的支架一端固定在渠道的渠堤（11）上，鄰近手動閘門，支架的另一端固定有防盜護井；所述主機，包含手動閘門遙測主機（7）和上游水位計（8），手動閘門遙測主機連接上游水位計；所述的手動閘門，包含閘板（12）和帶有螺桿的閘門啟閉機（2），閘門啟閉機的螺桿連接閘板。本實用新型可以短時間安裝手動閘門量水裝置，專業要求低，拆裝容易，特別適合農業灌溉季節性使用場合。
- 專利類型實用新型
- 申請人唐山現代工控技術有限公司;
- 發明人張喜;于樹利;張家銘;
- 地址063000 河北省唐山市高新技術開發區火炬路122-1號
- 申請號CN201620759553.X
- 申請時間2016年07月19日
- 申請公布號CN205839712U
- 申請公布時間2016年12月28日
- 分類號E02B13/00(2006.01)I;E02B13/02(2006.01)I;
