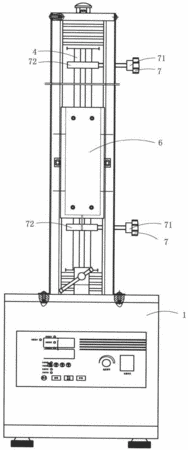

摘要：本實用新型公開了一種電子拉力試驗機，包括設有容置腔的底座、設置在底座頂壁上的立柱絲杠、分居絲杠兩側的兩個立柱式滑軌、一個被絲杠帶動且沿所述滑軌上滑動的支承件、固定在支承件上的電子式拉力測試儀、和兩個可固定在滑軌上的限位件；所述支承件包括設置在絲杠上的具有內螺孔的導向塊、和軌道車，所述導向塊通過軸承轉動設置在軌道車上；所述絲杠轉動時通過導向塊帶動軌道車沿兩個滑軌做上下運動；各限位件包括螺桿式緊固手柄和套設在滑軌上的卡套，兩個限位件分居支承件的上下兩側；所述支承件上還設有可被限位件觸發的行程開關。本實施例結構緊湊、檢測精度高、操作便利。
- 專利類型實用新型
- 申請人溫州市海寶儀器有限公司;
- 發明人張朋輝;王魏;
- 地址325600 浙江省樂清市經濟開發區緯十七路科技孵化創業園
- 申請號CN201120396408.7
- 申請時間2011年10月18日
- 申請公布號CN202305310U
- 申請公布時間2012年07月04日
- 分類號G01N3/00(2006.01)I;G01N3/02(2006.01)I;
