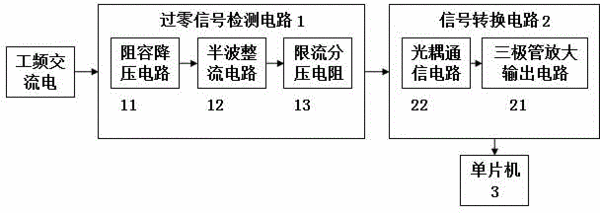

摘要：本實用新型屬于空調檢測裝置領域，具體涉及一種過零信號檢測電路。其包括依次連接的過零信號檢測電路、信號轉換電路、單片機，過零信號檢測電路還與工頻交流電連接，所述過零信號檢測電路包括阻容降壓電路和半波整流電路，信號轉換電路包括三極管放大輸出電路，阻容降壓電路的一端與工頻交流電連接，阻容降壓電路的另一端與半波整流電路的輸入端連接，半波整流電路的輸出端與三極管放大輸出電路的輸入端連接，三極管放大輸出電路的輸出端作為過零信號的輸出端與單片機連接。本實用新型結構簡單，電路功耗低。
- 專利類型實用新型
- 申請人海信科龍電器股份有限公司;廣東科龍空調器有限公司;
- 發明人張健能;袁興建;鹿紅偉;吳民安;李宗懷;曹永平;
- 地址528303 廣東省佛山市順德區容桂容港路8號
- 申請號CN201120373379.2
- 申請時間2011年09月30日
- 申請公布號CN202256476U
- 申請公布時間2012年05月30日
- 分類號G01R19/175(2006.01)I;G01R15/00(2006.01)I;
