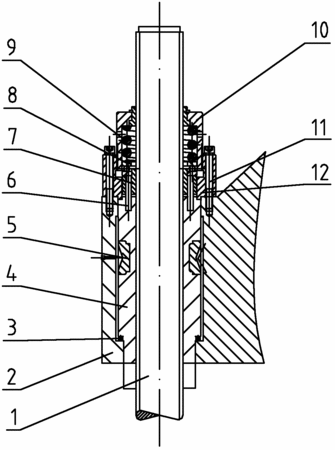

摘要：導向絲杠消除間隙裝置，主要解決現有試驗機下橫梁傳動過程不夠平穩，在受力過程中存在軸向間隙的問題。它包括移動橫梁和絲杠，所述的絲杠設在移動橫梁上，絲杠的外側設有絲母，絲母的外側設有蝸輪，絲母的頂端設有壓緊螺母，壓緊螺母上設有螺釘；壓緊螺母的內側設有消隙螺母，消隙螺母和絲母之間設有導向銷，消隙螺母的上方設有彈簧，彈簧的外側罩有螺套。本實用新型的絲杠在旋轉和向上受力時，移動橫梁始終被向上提起，使絲母的螺紋下結合面始終與絲杠的上結合面接觸，消除絲杠副的間隙，可提高試驗機整體剛性，傳動平穩，擴大試驗機有效測力范圍。
- 專利類型實用新型
- 申請人濟南科匯試驗設備有限公司;
- 發明人姜德志;
- 地址250118 山東省濟南市槐蔭區新沙北路20號濟南科匯試驗設備有限公司
- 申請號CN201120306635.6
- 申請時間2011年08月22日
- 申請公布號CN202195021U
- 申請公布時間2012年04月18日
- 分類號F16H25/24(2006.01)I;
