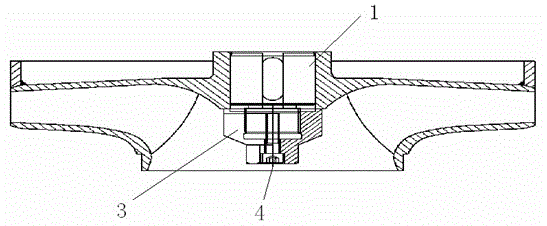

摘要:本實用新型涉及新型葉輪螺母的改進,包括:與傳動軸端部螺紋連接的葉輪螺母本體,其特征在于:所述葉輪螺母本體的下部中心處向上設有與傳動軸對應配合的螺紋盲孔,螺母本體的上部中心處向下設有貫穿至盲孔的固定孔,盲孔的孔徑大于固定孔的孔徑,在傳動軸的端面中心處設有與固定孔對應的安裝孔;傳動軸的端部套設于螺母本體的盲孔內并螺紋對接,一螺釘穿過螺母本體的固定孔固定在傳動軸上的安裝孔內。本實用新型的優點是:優化了葉輪螺母的結構,減小了葉輪螺母的安裝難度,同時減輕葉輪螺母的重量,簡化了加工工藝,使操作更加簡單方便快捷,節約成本。
- 專利類型實用新型
- 申請人上海連成(集團)有限公司;
- 發明人孫嘵騰;張錫淼;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN201120198759.7
- 申請時間2011年06月14日
- 申請公布號CN202149121U
- 申請公布時間2012年02月22日
- 分類號F16B37/00(2006.01)I;F04D29/60(2006.01)I;
