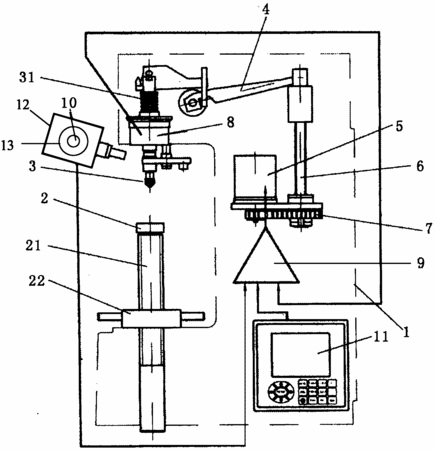

摘要：一種數顯小負荷布氏硬度計，由機架、升降試樣臺、壓頭、杠桿和動力機構構成，動力機構由電機和滾珠絲杠構成，滾珠絲杠上端與杠桿后端連接，滾珠絲杠上設置有螺母，螺母通過傳動裝置與電機輸出軸連接，壓頭固定在壓頭柄上，壓頭與壓頭柄之間設置有壓力傳感器，壓頭柄設置在一個電動轉盤上，電動轉盤上設置有一個攝像頭，攝像頭的物鏡前設置有兩個刻線尺，兩個刻線尺各自連接有螺桿，螺桿分別設置在電動轉盤上的螺孔中，螺桿上各自連接有轉動輪，攝像頭的信號輸出端連接有一個顯示屏。本實用新型利用壓力傳感器測量壓頭的壓力值，由控制器控制加荷機構，利用攝像頭和顯示屏放大后觀察試樣上的壓痕，測量結果受人員視差影響小。
- 專利類型實用新型
- 申請人上海尚材試驗機有限公司;
- 發明人錢保根;
- 地址201411 上海市奉賢區奉城鎮奉旺路373號
- 申請號CN201120233755.8
- 申請時間2011年07月05日
- 申請公布號CN202141656U
- 申請公布時間2012年02月08日
- 分類號G01N3/42(2006.01)I;
