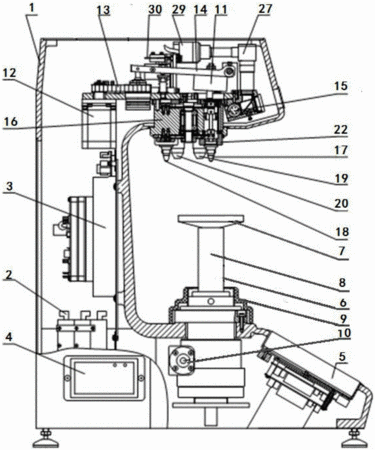

摘要：本實用新型公開了一種維氏硬度計，包括機架、驅動源及其電源開關、電腦和安裝于機架底端的工作臺，以及固定于機架且依次位于工作臺的正上方的硬度測量裝置和試驗力加載系統；所述電腦安裝有維氏硬度測量軟件的；所述硬度測量裝置包括物鏡壓頭切換裝置、測量光源、光學鏡組和CCD圖像采集系統，所述物鏡壓頭切換裝置包括轉塔以及控制轉塔的定位控制系統，所述定位控制系統包括順次連接的控制模塊、可編程邏輯控制器和轉塔驅動電機；所述試驗力加載系統包括壓力傳感器、步進電機、減速器和加卸荷杠桿。與現有技術相比，本實用新型可實現物鏡和壓頭自動精準切換，且通過內置的CCD圖像采集系統，可將壓痕圖像傳送至電腦進行圖像測量及運算。
- 專利類型實用新型
- 申請人上海尚材試驗機有限公司;
- 發明人陳安通;陳健;楊瓊;朱彥奇;
- 地址201411 上海市奉賢區奉城鎮沿塘路420號-15
- 申請號CN201520579248.8
- 申請時間2015年08月04日
- 申請公布號CN205067206U
- 申請公布時間2016年03月02日
- 分類號G01N3/02(2006.01)I;G01N3/06(2006.01)I;G01N3/42(2006.01)I;
