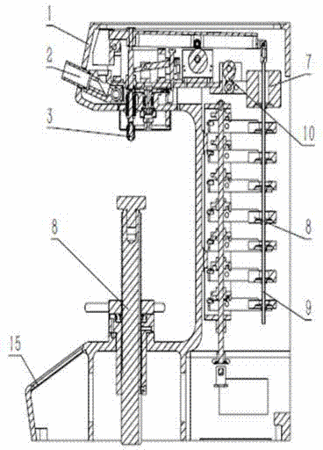

摘要：本實用新型公開一種維氏壓痕硬度測量系統，包括機殼；同步電機的輸出軸連接杠桿，并控制杠桿實現試驗力的加載、保持、卸載，杠桿一端與吊桿相連，另一端與壓頭相連，與吊桿相連的還有大砝碼和砝碼組，與大砝碼相連的是高低檔力切換，與砝碼組相連的是變載組，變載組與手輪連接；實現平臺上升或下降的升降組；承載著壓頭和物鏡切換作用的轉塔，在轉塔上方設有大三通轉換組件，第一端與測微目鏡的通道相連，第二端與垂直光路相通采集壓痕，第三端連接CCD采集組件，CCD采集組件采集圖像傳送到處理器進行處理。本實用新型的優點是實現了16檔試驗力可選；實現一機多用途的要求，實現自動化測量；精度高、速度快、操作方便、適用范圍寬。
- 專利類型實用新型
- 申請人上海研潤光機科技有限公司;
- 發明人尉賀文;
- 地址201801 上海市嘉定區寶安公路2889號2幢A4080室
- 申請號CN201320649001.X
- 申請時間2013年10月21日
- 申請公布號CN203519442U
- 申請公布時間2014年04月02日
- 分類號G01N3/42(2006.01)I;
