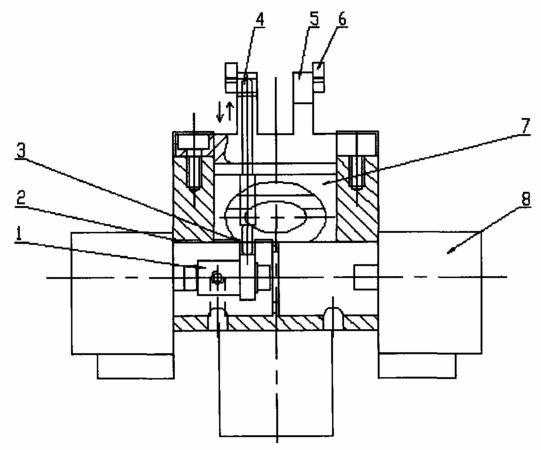

摘要:本實用新型提供了一種結構簡單、對芯精度高的光纖熔接機頂桿微動調整機構,包括調芯凸輪、偏心套、杠桿、調芯架、V型槽、調芯座、步進電機和調節架;所述偏心套安裝在調節架上;所述調芯架和調芯座固定在調節架上;所述杠桿貫穿調芯架和調芯座,杠桿的底端與調芯凸輪接觸,杠桿的頂端與調芯架上的硅片面接觸,硅片面上設有V型槽;所述調芯凸輪由步進電機驅動。有益效果是:該光纖熔接機頂桿微動調整機構結構簡單,使光纖纖芯對準方便直接,運動可靠,對芯精度提高。
- 專利類型實用新型
- 申請人南京迪威普光電技術有限公司;
- 發明人潘泳;
- 地址210042江蘇省南京市玄武大道699-8徐莊軟件園研發1區2號樓5樓B
- 申請號CN200920035693.2
- 申請時間2009年03月16日
- 申請公布號CN201373926Y
- 申請公布時間2009年12月30日
- 分類號G02B6/255(2006.01)I;
