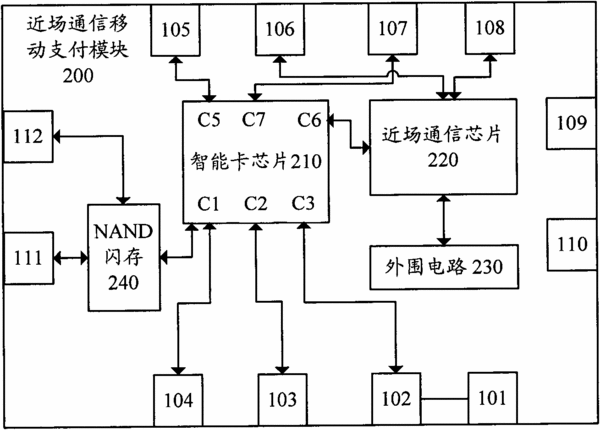

摘要:一種嵌入式近場通信移動支付模塊,包括封裝在其內的智能卡芯片、近場通信芯片及外圍電路。所述嵌入式近場通信移動支付模塊上設置有第一時鐘觸點、第二時鐘觸點、第三復位觸點、第四電源觸點、第五接地觸點、第六天線觸點、第七輸入輸出觸點及第八天線觸點等8個對外基本功能觸點。所述嵌入式近場通信移動支付模塊上還設置有第九保留擴展觸點、第十保留擴展觸點、第十一新增USB觸點及第十二新增USB觸點等4個對外擴展觸點。本實用新型所提供的嵌入式近場通信移動支付模塊將智能卡芯片、近場通信芯片及外圍電路封裝成具有8個對外基本功能觸點及4個對外擴展觸點的嵌入式模塊,從而嵌入移動通信終端的主板后即可實現移動支付。
- 專利類型實用新型
- 申請人武漢天喻信息產業股份有限公司;
- 發明人董逢華;周軍龍;吳俊軍;
- 地址430223 湖北省武漢市東湖新技術開發區華工大學科技園
- 申請號CN201120034693.8
- 申請時間2011年01月27日
- 申請公布號CN201984582U
- 申請公布時間2011年09月21日
- 分類號G07G1/14(2006.01)I;G06K19/077(2006.01)I;
