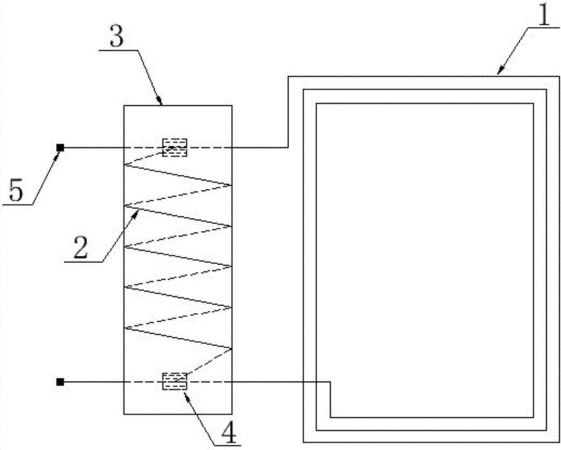

摘要：本實用新型公開了一種用于手機移動支付的NFC組合天線，涉及移動通信設備的天線，該NFC組合天線包括PCB線圈、骨架、繞在骨架上的繞線線圈、兩個線圈連接焊盤和兩個天線端口，所述骨架上設置有兩個線圈連接焊盤，PCB線圈的兩端各通過一個線圈連接焊盤與繞線線圈的兩端并聯連接，繞線線圈的磁力線方向與PCB線圈的磁力線方向垂直，兩個線圈連接焊盤各延伸出一個天線端口。本實用新型能擺脫金屬障礙物的屏蔽，保障NFC信號的傳輸，增強了天線的手機兼容性，無需借助其它輔助天線產品，能降低生產成本，提高消費者使用全卡的便捷性，提升消費者的刷卡體驗。
- 專利類型實用新型
- 申請人武漢天喻信息產業股份有限公司;
- 發明人吳俊軍;付積存;楊斐霏;
- 地址430223 湖北省武漢市東湖開發區華中科技大學科技園天喻大廈
- 申請號CN201320098863.8
- 申請時間2013年03月01日
- 申請公布號CN203134979U
- 申請公布時間2013年08月14日
- 分類號H01Q1/38(2006.01)I;H01Q7/08(2006.01)I;H01Q1/52(2006.01)I;H01Q21/29(2006.01)I;
