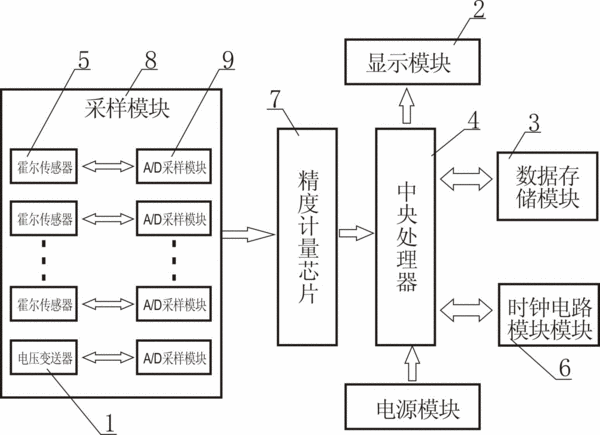

摘要：本實用新型公開了一種對高電壓、大電流的直流電源進行計量的直流電能量測量裝置，它包括有顯示模塊、數據存儲模塊、中央處理器、精度計量芯片和采樣模塊，其特征在于：所述采樣模塊包括有電壓變送器、霍爾傳感器和A/D采樣模塊，電壓變送器，用以將高達上千伏的直流電壓轉換為4~20mA的模擬信號，霍爾傳感器用以將大電流轉換為4~20mA的模擬信號，A/D采樣模塊，用以將4~20mA的模擬信號轉換成數字信號后傳送給精度計量芯片。采用全電子器件的多回路直流電能測量裝置，具有更高的計量準確度，并且有更長的使用壽命及外部抗干擾能力，還具有多回路同時計量的功能；本實用新型還具有用戶成本低，使用方便，便于監控的特點。
- 專利類型實用新型
- 申請人廣東雅達電子股份有限公司;
- 發明人傅清華;
- 地址517000 廣東省河源市高埔崗雅達工業園
- 申請號CN201020657193.5
- 申請時間2010年12月14日
- 申請公布號CN201974475U
- 申請公布時間2011年09月14日
- 分類號G01R22/10(2006.01)I;
