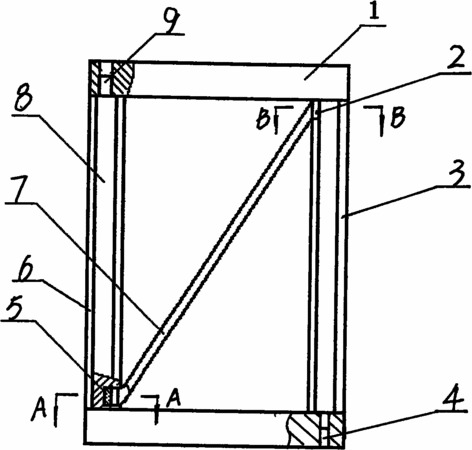

摘要:本實用新型公開了一種腌制袋組合式堆碼架,屬于食品貨架;旨在提供一種結構簡單、占地面積小的食品腌制袋堆存放架。它由若干碼架單元立體聯接組合而成,所述碼架單元由四角設有榫槽通孔(4)的兩塊支承板(1)、通過兩端榫頭(9)分別支承在該兩支承板的對應榫槽通孔(4)之間的四根方形立柱(8)構成,該立柱的兩相鄰側面各設有定位凸條(6)、另外兩相鄰側面各設有定位槽(3);同層的相鄰碼架單元之間通過定位凸條(6)與定位槽(3)聯接,上下層相鄰碼架單元之間通過榫槽通孔(4)與榫頭(9)聯接。本實用新型可任意組合擴展,具有穩定性好、組裝拆卸方便、容易收藏等優點;是一種存放袋裝腌制食品的理想貨架。
- 專利類型實用新型
- 申請人貴州大學;
- 發明人金毅;
- 地址550025 貴州省貴陽市花溪區貴州大學北校區科技處
- 申請號CN201120074723.8
- 申請時間2011年03月21日
- 申請公布號CN201968261U
- 申請公布時間2011年09月14日
- 分類號A47F7/00(2006.01)I;A47F5/00(2006.01)I;
