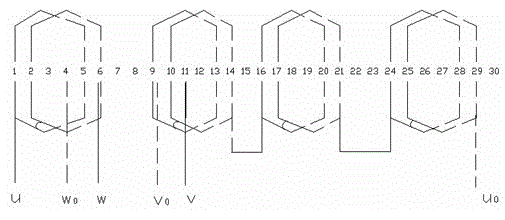

摘要：一種伺服永磁同步電動機分數槽單雙層迭繞組結構，其特征是定子槽為30槽，極數8極，相數3相，每極每相槽數是5/4，其定子繞組設計成單雙層迭繞組，每相8個線圈，每個線圈的節距都為4，其中4個線圈每圈匝數為n匝，另外4個線圈都是2n匝，二種線圈的匝數比有1:2的關系，8個線圈都是開口線圈串聯，3相對稱分布，構成單雙層迭繞組，30個槽中10個槽為單層，20個槽為雙層，與相對應的定子沖片30槽，是由二種槽構成的，其中12個槽為大槽，其余18個槽為小槽。這種特殊的分數槽單雙層迭繞組，比傳統迭繞組基波繞組系數提高0.75%，而磁勢諧波減少60.3%，且線圈制造的下線工藝與傳統迭繞組完全一樣，降低了傳統設計的電機的振動、噪聲、溫升，提高了效率和轉矩。
- 專利類型實用新型
- 申請人泰豪科技股份有限公司;
- 發明人林政安;
- 地址330029 江西省南昌市高新開發區高新大道泰豪大廈
- 申請號CN201020643660.9
- 申請時間2010年12月06日
- 申請公布號CN201904670U
- 申請公布時間2011年07月20日
- 分類號H02K3/12(2006.01)I;
