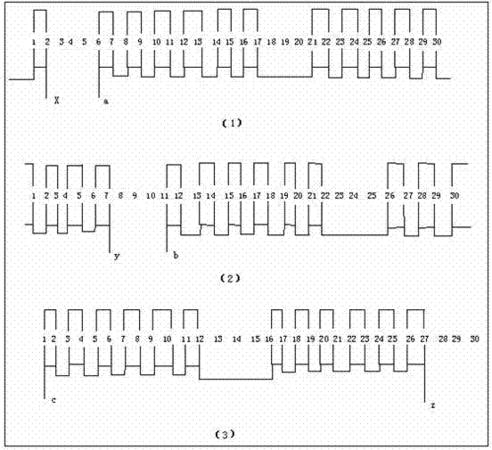

摘要：一種三相不等匝分數槽集中繞組，每相繞組由12個節距為1的線圈串聯組成，12個線圈中有4個線圈每個線圈匝數為n匝，n為自然數，其余8個線圈每個線圈匝數為2n匝，二種不等匝的線圈匝數比為2:1，三相繞組互差1200電角度，是三相對稱繞組，每槽的槽滿率均衡，定子鐵心斜1/7個槽距，三相繞組可以r接，也可以Y接，這種不等匝分數槽集中繞組既保留了每極每相槽數q=1/2集中繞組線圈節距為1，直接繞在一個齒上，繞組端部短的優點，又克服了q=1/2等匝式集中繞組感應相電勢諧波含量高達27.3%，性能差，使這種多極永磁伺服電動機不能用于位置精度要求嚴格的伺服系統中的重大缺點，本發明其感應相電勢諧波含量小于2%，達到理想正弦波狀態，使該永磁同步伺服電動機達到高性能，可用于位置精度要求嚴格的數控機床等領域，由于其工藝傳統，實施容易，性能優良，具有實際推廣意義。
- 專利類型發明專利
- 申請人泰豪科技股份有限公司;
- 發明人林政安;
- 地址330000 江西省南昌市高新開發區高新大道泰豪大廈
- 申請號CN201110308218.X
- 申請時間2011年10月12日
- 申請公布號CN102364824B
- 申請公布時間2013年05月22日
- 分類號H02K3/12(2006.01)I;H02K3/28(2006.01)I;
