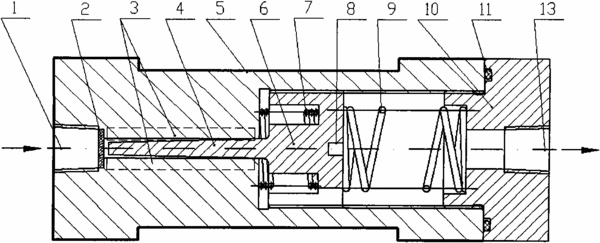

摘要：本實用新型涉及氣體泄漏檢測領域，特別涉及一種氣體微小流量和大流量可調裝置，包括閥體、芯軸和端蓋。閥體與芯軸、端蓋與閥體都采用螺紋連接。閥體與芯軸相對運動的部分為閥體軸套和芯軸桿，閥體軸套的內孔呈圓柱孔，芯軸桿呈圓錐軸，旋轉芯軸端面部的一字型槽，可調整有相對運動的閥體軸套與芯軸桿之間的徑向間隙。閥體與芯軸之間設有為壓簧的芯軸彈簧，芯軸與端蓋之間設有為壓簧的端蓋彈簧，當安裝完畢芯軸及端蓋后，芯軸受到芯軸彈簧與端蓋彈簧來自兩個相反方向的擠壓力，從而約束了芯軸桿在閥體軸套內的跳動，保證流過氣體微小流量和大流量可調裝置流量的穩定性。本實用新型是在線檢定檢漏儀的工具，制作簡單，成本低廉，便于小批量生產。
- 專利類型實用新型
- 申請人安徽中科智能高技術有限責任公司;
- 發明人龍飛;汪堯;伍先達;邢武;吳國棟;
- 地址230088 安徽省合肥市高新區科學大道100號
- 申請號CN201020569014.2
- 申請時間2010年10月20日
- 申請公布號CN201858406U
- 申請公布時間2011年06月08日
- 分類號F16K17/20(2006.01)I;F16K31/44(2006.01)I;G05D7/03(2006.01)I;
