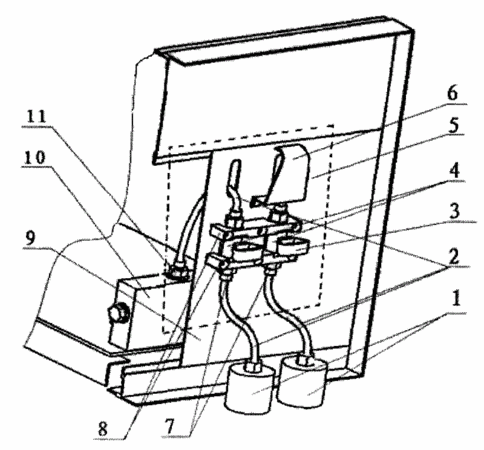

摘要：本實用新型涉及一種檢漏儀的連接裝置，包括檢漏儀中測試接口和被測件的氣路連接。測試接口中氣路連接的球閥通過球閥安裝支架緊貼地安裝在機殼面板上，且與機殼面板平行，球閥與機殼面板通過螺釘固定連接。球閥的上端通過高壓軟管與測試氣路組件連接口和測試氣路組件軟連接，球閥的下端通過測試口接頭、高壓軟管與被測件軟連接，且球閥下端的安裝方向是豎直向下，球閥和高壓軟管上面有防護罩覆蓋保護。球閥作為連接測試氣路組件與被測件的通斷開關，打開則檢漏儀與被測件的氣路連通，檢漏儀呈檢測狀態；關閉則檢漏儀與被測件的氣路斷開，檢漏儀呈自檢狀態，自檢和檢測轉換方便。本實用新型結構緊湊、故障率低、使用方便、包裝簡單、搬運安全。
- 專利類型實用新型
- 申請人安徽中科智能高技術有限責任公司;
- 發明人伍先達;龍飛;汪堯;邢武;吳國棟;吳斌;
- 地址230088 安徽省合肥市科學大道100號
- 申請號CN201020506967.4
- 申請時間2010年08月20日
- 申請公布號CN201749010U
- 申請公布時間2011年02月16日
- 分類號G01M3/26(2006.01)I;F16K5/06(2006.01)I;F16K31/60(2006.01)I;
