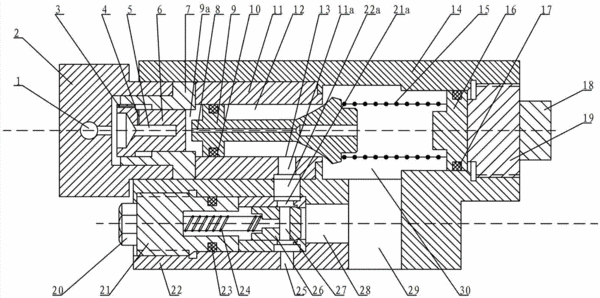

摘要：本發明公開了一種平衡閥，包括先導閥、主控閥以及單向閥三個部分；先導閥位于主控閥左側，單向閥位于主控閥下側；所述先導閥包括第一閥體、導控活塞以及第二閥體；其中，第一閥體套接在第二閥體外側，且第一閥體和第二閥體的端面密封配合，導控活塞位于第二閥體內，在第一閥體和第二閥體形成的密閉空間內移動；所述第一閥體上設有導控口、導控活塞上設有與所述導控口連通的導控活塞孔，且導控活塞的軸向方向設置有第一阻尼孔、導控活塞的徑向方向設置第二阻尼孔，第一阻尼孔和第二阻尼孔構成導控活塞孔的旁路通路。本發明有利于減小先導控制活塞運動過程中產生的振動，使閥芯工作狀態平穩。
- 專利類型發明專利
- 申請人南京工業大學;
- 發明人殷晨波;周玲君;葉儀;袁峰峰;高俊庭;周唯靚;
- 地址210009 江蘇省南京市中山北路200號41號信箱
- 申請號CN201310312328.2
- 申請時間2013年07月24日
- 申請公布號CN103343829A
- 申請公布時間2013年10月09日
- 分類號F16K17/20(2006.01)I;F16K47/02(2006.01)I;G01M13/00(2006.01)I;
