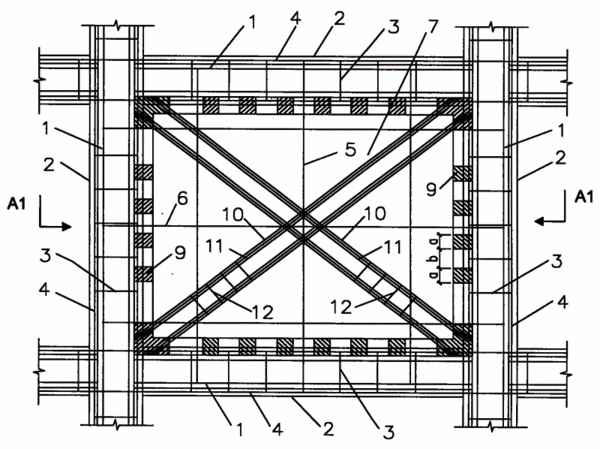

摘要：本實用新型公開了一種帶支撐的分段連接混凝土鋼板組合剪力墻，包括鋼板、邊框、墻體分布鋼筋及連接板；鋼板上垂直設有多個栓釘，墻體分布鋼筋通過多個栓釘與鋼板連接；邊框包括型鋼、邊框箍筋和邊框縱筋；型鋼位于鋼板四周，邊框縱筋平行設置在型鋼周圍，邊框箍筋垂直于型鋼并繞邊框縱筋設置；鋼板與型鋼之間設置有用于連接的多個連接板，墻體分布鋼筋的兩端也分別與型鋼連接；在墻體分布鋼筋的外側還設置有兩端分別與型鋼焊接的支撐，支撐上設有支撐箍筋；鋼板和邊框組成的結構內填充有混凝土，并形成混凝土外框。本實用新型能提高剪力墻的抗剪承載力及抗震性能，減小高層建筑底部構件尺寸，節省材料，增加建筑使用面積，而且便于施工。
- 專利類型實用新型
- 申請人中國建筑科學研究院;建研科技股份有限公司;
- 發明人田春雨;陳濤;肖從真;朱愛萍;楊曉蒙;蔣冬啟;
- 地址100013 北京市朝陽區北三環東路30號
- 申請號CN201020545111.8
- 申請時間2010年09月26日
- 申請公布號CN201826413U
- 申請公布時間2011年05月11日
- 分類號E04B2/64(2006.01)I;E04C5/04(2006.01)I;
