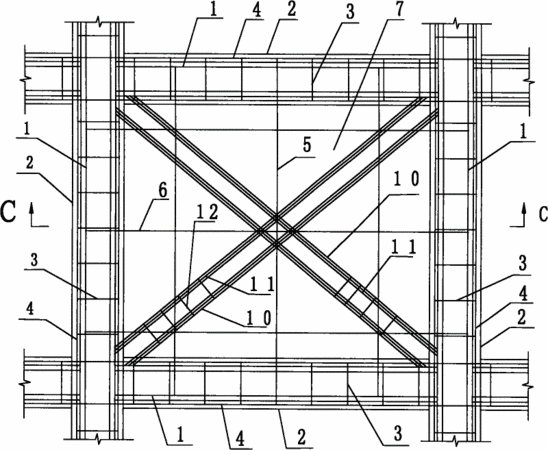

摘要:本實用新型公開了一種帶支撐的混凝土鋼板組合剪力墻,包括鋼板、圍繞在鋼板四周的邊框及墻體分布鋼筋;墻體分布鋼筋通過垂直于鋼板的多個栓釘與鋼板連接;邊框包括型鋼、邊框箍筋和邊框縱筋;型鋼位于鋼板四周并與鋼板連接,邊框縱筋平行設置在型鋼周圍并繞有邊框箍筋,墻體分布鋼筋的兩端也分別與型鋼連接;在墻體分布鋼筋的外側還設置有支撐,支撐的兩端分別與邊框內的型鋼焊接,支撐上設有支撐箍筋;鋼板和邊框及支撐組成的結構內填充有高強混凝土,并形成混凝土外框。本實用新型的鋼板能分散墻體的裂縫,栓釘能保證鋼板與混凝土共同工作,鋼筋和/或型鋼的支撐加強了邊框之間的連接強度,提高剪力墻的抗震性能,并減小高層建筑底部構件尺寸。
- 專利類型實用新型
- 申請人中國建筑科學研究院;建研科技股份有限公司;
- 發明人肖從真;朱愛萍;陳濤;田春雨;楊曉蒙;蔣冬啟;
- 地址100013 北京市朝陽區北三環東路30號
- 申請號CN201020545114.1
- 申請時間2010年09月26日
- 申請公布號CN201785899U
- 申請公布時間2011年04月06日
- 分類號E04B2/64(2006.01)I;E04C5/01(2006.01)I;E04C5/04(2006.01)I;
