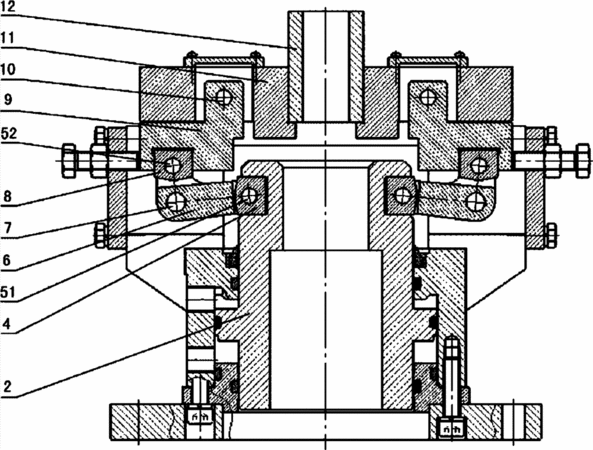

摘要：本實用新型公開了一種杠桿式多爪液壓卡具，包括設有液壓缸的殼體，位于液壓缸內與其配合的活塞，活塞工作端的外側設有環形槽，以及圍繞活塞設置的多個卡具組；每個卡具組包括位于環形槽中的活塞滑塊、用于卡持工件的卡塊、以及卡爪和“L”形的杠桿；卡爪的上部與卡塊鉸接，卡爪的底部設有與“L”形的杠桿所在的平面垂直的卡爪槽，卡爪槽容納有卡爪滑塊；“L”形的杠桿包含轉動連接在活塞滑塊上的第一端部、轉動連接在卡爪滑塊的第二端部和中部的轉動連接在殼體上的彎曲部。本實用新型的杠桿式多爪液壓卡具具有夾持效果好、成本低以及提高工藝合理性的有益效果。
- 專利類型實用新型
- 申請人建研科技股份有限公司;建研建碩（北京）科技發展有限公司;
- 發明人徐瑞榕;賈新民;李洪峰;
- 地址100013 北京市朝陽區北三環東路30號
- 申請號CN201220159470.9
- 申請時間2012年04月13日
- 申請公布號CN202539612U
- 申請公布時間2012年11月21日
- 分類號B23B31/175(2006.01)I;B23B31/30(2006.01)I;
