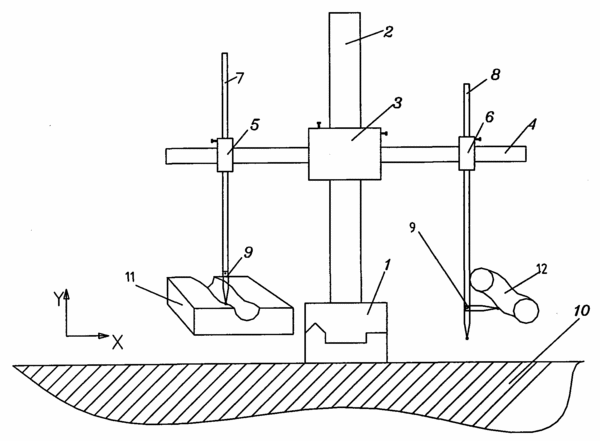

摘要：本實用新型公開了一種三維檢測工具，包括滑動座，所述滑動座上表面設置有標有刻度的滑軌，滑軌上可移動地套裝有與水平方向垂直的高度尺，所述高度尺上套裝有中十字支座，所述中十字支座上套裝有標有刻度的與高度尺垂直的橫梁尺，橫梁尺上在所述高度尺的兩邊分別安裝有左十字支座和右十字支座，所述左十字支座和右支座支座上分別套裝有標有刻度的與高度尺平行的左深度尺和右深度尺。與現有技術相比，本實用新型三維檢測工具結構簡單，制造成本低，同時能方便且準確地檢測彎管類部件的形狀和尺寸。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人池昭就;黎明;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201020299198.5
- 申請時間2010年08月17日
- 申請公布號CN201811703U
- 申請公布時間2011年04月27日
- 分類號G01B5/20(2006.01)I;G01B5/00(2006.01)I;
