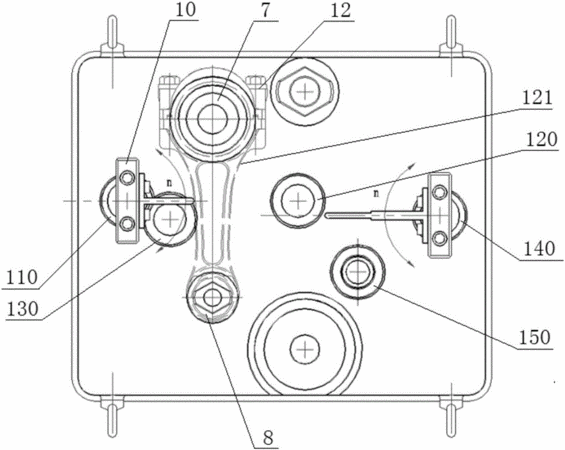

摘要：本發明公開了一種連桿的輪廓檢測裝置，包括：底座，底座的頂面上設有第一大頭孔定位部、第一小頭孔定位部以及兩個第一測量組件安裝孔；第一連桿的大頭孔的兩側與第一連桿的桿身之間設有第一圓弧，第一圓弧的理論半徑為第一半徑，兩個第一測量組件安裝孔的軸線與相應的第一圓弧的理論軸線重合；第一測量組件，其旋轉安裝在第一測量組件安裝孔內，第一測量組件包括第一劃桿，其第一測量部，第一測量組件安裝孔的軸線與第一測量部的端面之間的距離是第一半徑。本發明工作效率高，檢測費用低，且整個檢測過程方便安全。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人譚貴榮;梁振杰;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201610412107.6
- 申請時間2016年06月14日
- 申請公布號CN105890500A
- 申請公布時間2016年08月24日
- 分類號G01B5/20(2006.01)I;G01B5/00(2006.01)I;
