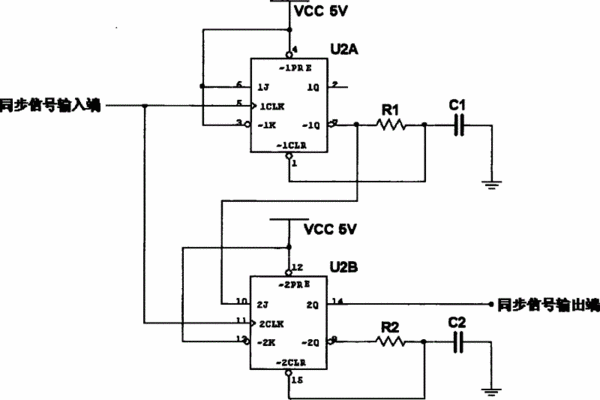

摘要：一種同步信號整形電路，包括：第一JK觸發器、第二JK觸發器、第一電阻、第二電阻、第一電容和第二電容；第一JK觸發器的Q非輸出端依次與第一電阻、第一電容連接后接地；第一JK觸發器的清零輸入端與第一電阻和第一電容的公共端連接；第二JK觸發器的J輸入端與第一JK觸發器的Q非輸出端連接；第一JK觸發器和第二JK觸發器的時鐘信號輸入端為同步信號輸入端；第二JK觸發器的Q輸出端為同步信號輸出端。經同步信號整形電路處理后的有效同步信號相對于處理前的同步信號的滯后時間為同步信號通過一個JK觸發器的時間，因此本實用新型的同步信號整形電路具有滯后時間短的優點。本實用新型還公開了一種視頻信號處理裝置。
- 專利類型實用新型
- 申請人廣州市奧威亞電子科技有限公司;
- 發明人關本立;
- 地址510665 廣東省廣州市天河區建業路華翠街68號自編之一202A房
- 申請號CN201020559205.0
- 申請時間2010年10月12日
- 申請公布號CN201805481U
- 申請公布時間2011年04月20日
- 分類號H04N5/04(2006.01)I;H04N7/015(2006.01)I;
