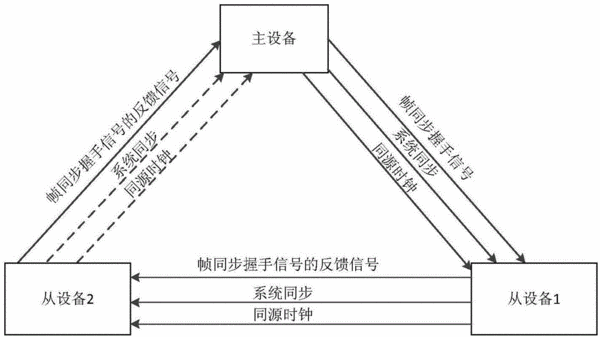

摘要：本發明公開了一種多屏控制設備及同步系統，用于在顯示幕墻的子屏幕中跨屏顯示同一視頻源。所述多屏控制設備包括：時鐘產生和控制單元，其提供同源時鐘信號作為本地顯示輸出單元的時鐘信號；幀同步控制單元，其根據系統同步信號生成本地顯示輸出單元的幀同步信號，其中，所述系統同步信號為根據幀同步握手信號的反饋信號而生成；從而依照所述幀同步信號和時鐘信號由本地顯示輸出單元向顯示幕墻的子屏幕提供每幀圖像分割部分的圖像數據。本發明采用較小規模的低成本多屏控制設備，不同設備之間使用相同的基準時鐘和幀同步顯示信號，保證不同子屏幕上像素級同步顯示。
- 專利類型發明專利
- 申請人杭州?？低晹底旨夹g股份有限公司;
- 發明人王紹智;陳吉貫;
- 地址310000 浙江省杭州市濱江區阡陌路555號
- 申請號CN201510170273.5
- 申請時間2015年04月10日
- 申請公布號CN106161870A
- 申請公布時間2016年11月23日
- 分類號H04N5/04(2006.01)I;H04N7/18(2006.01)I;
