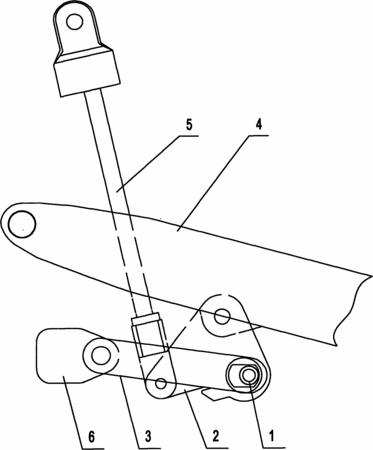

摘要：本實用新型公開了一種可調節越野摩托車座墊高度的連桿機構，包括車架(7)、后平叉(4)、后減震器(5)，后平叉(4)與車架(7)連接，后減震器(5)的上部與車架(7)連接，所述后平叉(4)的下方鉸接有對稱的三角連桿(2)，對稱的三角連桿(2)的凸輪軸安裝孔(14)上安裝有凸輪軸(1)，凸輪軸(1)兩側端面的連桿安裝孔(13)上分別鉸接有對稱的連桿(3)，對稱的連桿(3)的另一端對應鉸接在車架(7)的車架連接片(6)上，后減震器(5)的下部鉸接在對稱的三角連桿(2)上。采用上述結構后，解決了座墊高度調節不便的缺陷，具有結構簡單合理、座墊高低調節方便、騎乘舒適等優點。
- 專利類型實用新型
- 申請人浙江飛神車業有限公司;
- 發明人陳向陽;
- 地址321300 浙江省永康市湯店山工業區11號浙江飛神車業有限公司
- 申請號CN201020285467.2
- 申請時間2010年08月04日
- 申請公布號CN201800836U
- 申請公布時間2011年04月20日
- 分類號B62K11/02(2006.01)I;B62K25/10(2006.01)I;
