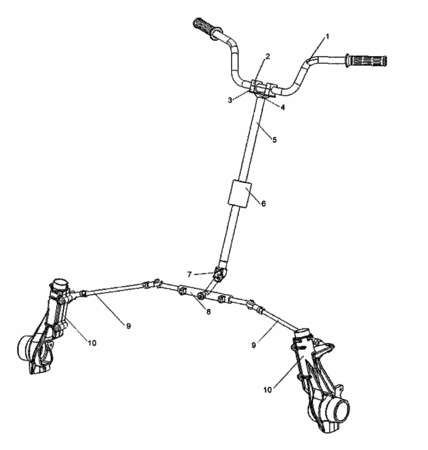

摘要:本實用新型公開了一種手把式機械轉向機構。它包括轉向手把、上托架、下托架、轉向軸、轉向柱管、轉向柱管支座、萬向節、齒輪齒條式轉向器、橫拉桿、轉向節,轉向手把通過上托架、下托架與轉向軸連接,轉向軸通過萬向節與齒輪齒條式轉向器連接,轉向軸外設有轉向柱管并通過轉向襯套和圓錐滾子連接,轉向柱管外設有轉向柱管支座,齒輪齒條式轉向器一端經橫拉桿與轉向節連接,齒輪齒條式轉向器另一端經橫拉桿與轉向節連接,轉向柱管支座、齒輪齒條式轉向器與車架連接。本實用新型有效地解決了轉向手把中置,轉向齒條兩端對稱輸出的空間布局問題,同時能實現較大范圍的車輪轉角以及合理的車輪內、外偏角,具有結構合理、操縱簡單以及安裝方便等優點。
- 專利類型實用新型
- 申請人浙江飛神車業有限公司;步陽集團有限公司;浙江大學;
- 發明人胡樹根;李杰;錢煒苗;宋小文;吳鋒;王耘;陳向陽;周群健;高永好;
- 地址321300 浙江省永康市五金科技工業園北湖路
- 申請號CN200920120945.1
- 申請時間2009年06月01日
- 申請公布號CN201457465U
- 申請公布時間2010年05月12日
- 分類號B62D7/20(2006.01)I;B62D7/18(2006.01)I;B62D3/12(2006.01)I;B62K21/12(2006.01)I;
