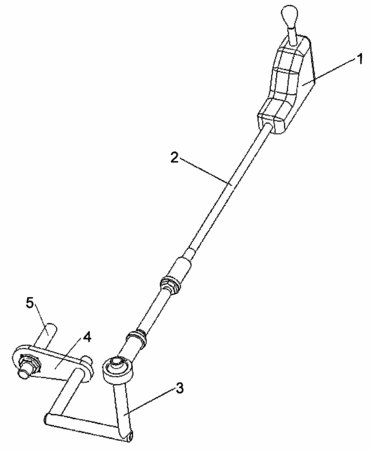

摘要：本實用新型公開了一種變速器連桿式換擋操縱機構。它包括換擋控制器、換擋拉索、連桿、轉臂、動力變速軸，換擋控制器與換擋拉索、連桿、轉臂、動力變速軸依次連接。所述的連桿為空間上互呈90度的三段，連桿第一段端部與換擋拉索之間采用球形鉸鏈，連桿第二段與車架之間采用轉動鉸鏈，連桿第三段端部與轉臂一端之間采用轉動鉸鏈。轉臂另一端開有一個方形孔，動力變速軸一端設有與轉臂方形孔相配合的方形接頭，并通過螺母和墊片將轉臂與動力變速軸連接為一整體。本實用新型具有結構合理、操縱簡單、安裝方便的優點。
- 專利類型實用新型
- 申請人浙江飛神車業有限公司;步陽集團有限公司;浙江大學;
- 發明人陳向陽;錢煒苗;周群健;嚴大武;李杰;宋小文;胡樹根;吳鋒;王耘;
- 地址321300浙江省永康市五金科技工業園北湖路
- 申請號CN200920120944.7
- 申請時間2009年06月01日
- 申請公布號CN201412499Y
- 申請公布時間2010年02月24日
- 分類號F16H59/04(2006.01)I;F16H63/02(2006.01)I;B60K20/00(2006.01)I;
