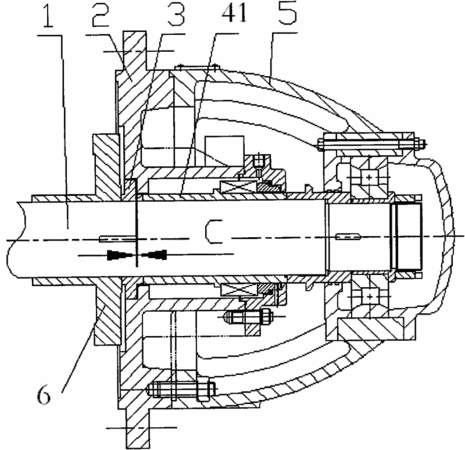

摘要:本實用新型涉及一種新型多級泵機封起動間隙控制結構。包括軸、填料函體、止推套、軸套、后軸承體部件、平衡盤,其特征在于:在軸的平衡盤后端的軸上安裝有止推套,止推套外側安裝有填料函體,填料函體內側的軸上安裝有軸套,填料函體后端固定連接后軸承體部件。其特征在于:軸套為機封軸套或填料軸套。本實用新型的優點是使機封結構的軸和后軸承部件可以完全借用填料結構的軸和后軸承部件,提高了零部件的通用性;使泵的整個生產過程(比如,備料,加工,裝配等)操作更加方便;大大地降低了多級泵機封結構的制造成本。
- 專利類型實用新型
- 申請人上海連成(集團)有限公司;
- 發明人陳晶晶;張錫淼;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN201020252280.2
- 申請時間2010年07月08日
- 申請公布號CN201771803U
- 申請公布時間2011年03月23日
- 分類號F04D15/00(2006.01)I;F04D29/08(2006.01)I;
