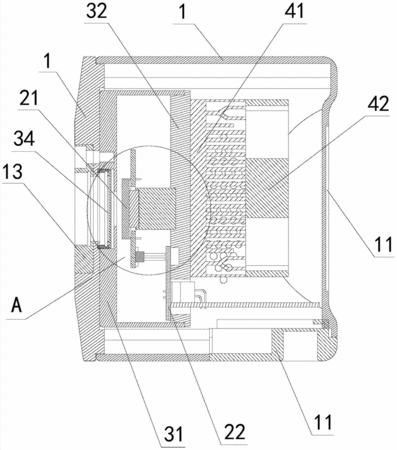

摘要：本實用新型提出了一種CCD顯微攝像頭，包括外殼、CCD芯片、驅動電路板、密封腔體、密封蓋和半導體制冷片；CCD芯片、半導體制冷片均置于密封腔體內，密封腔體的前端面設有第一通光口，CCD芯片的正面與第一通光口位置對應，半導體制冷片貼合在CCD芯片的背面；密封蓋密封扣合于密封腔體的后端面；密封腔體和密封蓋均置于外殼內部；外殼的前端面設有第二通光口，第一通光口的位置與第二通光口位置對應；驅動電路板置于外殼內，CCD芯片與半導體制冷芯片均與驅動電路板電導通。本實用新型的CCD顯微攝像頭能有效深度制冷，提高成像質量，并且能有效避免水霧形成，不影響成像效果。
- 專利類型實用新型
- 申請人廣州市明美光電技術有限公司;
- 發明人張春旺;
- 地址510000 廣東省廣州市天河區高普路1037號206-208房
- 申請號CN201320875483.0
- 申請時間2013年12月26日
- 申請公布號CN203720442U
- 申請公布時間2014年07月16日
- 分類號G02B21/36(2006.01)I;
