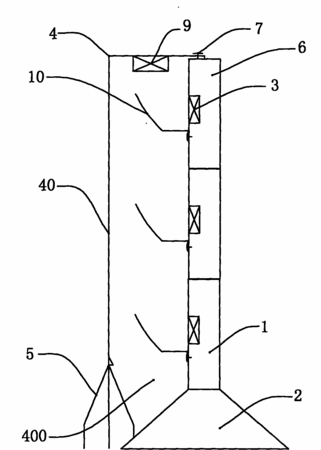

摘要：本實用新型提供一種頂部散熱的LED顯示屏，用于改善室內落地式LED顯示屏的散，涉及熱室內LED顯示屏的散熱技術。該LED顯示屏包括LED箱體，在箱體的背面設有箱體的散熱風扇；在LED顯示屏的背面固定有一個半封閉的殼體，殼體的頂部、兩側邊以及后邊將LED顯示屏的背面罩住，留下殼體的底部開口；該殼體的頂部高于LED顯示屏最上面的箱體的出風口；在每個箱體風扇的出風口處，設有弧形的導流板，導流板一端固定在箱體的外面、箱體風扇的出風口處，另一遠端沿弧線翹起；在殼體的頂部設有向外抽空氣的殼體風扇。
- 專利類型實用新型
- 申請人深圳市聯誠發科技有限公司;
- 發明人龍平芳;
- 地址518000 廣東省深圳市寶安區西鄉固戌社區寶安大道旁三圍紅灣工業園A幢一、二、三、五樓
- 申請號CN201020202693.X
- 申請時間2010年05月24日
- 申請公布號CN201689626U
- 申請公布時間2010年12月29日
- 分類號G09F9/33(2006.01)I;H05K7/20(2006.01)I;
